Производитель: DIAS Infrared Systems, Германия
Гарантия: 12 месяцев.

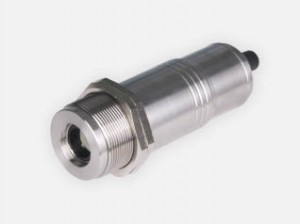

Стационарные пирометры серии PYROSPOT 42 - для бесконтактного измерения температуры
Стационарные пирометры серии PYROSPOT 42 - цифровые пирометры PYROSPOT серии 42 специально разработаны для промышленного использования. Устройства подходят для бесконтактного измерения температуры на нескольких поверхностях, таких как керамика, бумага, пищевые продукты или стекло.
Прочный корпус в кожухе из нержавеющей стали позволяет использовать устройство даже при неблагоприятных условиях. Малое время отклика (t95), всего 10 мс или 100 мс, позволяет использовать эти пирометры для быстрых измерительных процессов.
Заказной или встроенный лазерный целеуказатель позволяет точно настраиваться на измеряемый объект.
Стандартный линейный выходной сигнал температуры 4 – 20 мА позволяет использовать устройство в имеющихся системах измерения и управления. Коэффициент излучения можно регулировать прямо на устройстве.
Отличительные особенности:
- Для измерения температуры от -40 °C до 2500 °C
- Несколько спектральных диапазонов
- Встроенный или заказной лазерный целеуказатель
- Регулировка коэффициента излучения на задней стороне устройства
- Несколько объективов с постоянным фокусным расстоянием
Стационарный пирометр PYROSPOT DT 42L используется для измерения температуры таких материалов как:
- Неметаллы, металлы с покрытием
- Бумага и упаковка
- Строительные материалы
Стационарный пирометр DT 42G
- Стекольная промышленность
- Листовое стекло
- Производство стеклянных бутылок
Стационарные пирометры PYROSPOT DT 42N и DG 42N
- Производство стали
- Стекло
- Керамика
- Печи
- Металлургия
Технические характеристики
|
Тип
|
DT 42L
|
DT 42G
|
DS 42N
|
DG 42N
|
|
Диапазон температур
|
от -40 °C до 1000 °C
|
от 100 °C до 1300 °C
от 500 °C до 2500 °C
|
от 600 °C до 1800°C
от 800 °C до 2500 °C
|
от 250 °C до 1300 °C
от 350 °C до 1800 °C
|
|
Спектральный диапазон
|
8 – 14 мкм
|
5 мкм
|
0,8 – 1,1 мкм
|
1,5 – 1,8 мкм
|
|
Дополнительный диапазон температур
|
регулируется в температурном диапазоне, минимум 50 °C
|
|
Оптика с пост. ФР (см. табл.)
|
300, 2000
|
300, 800
|
210, 290, 650, 4000
|
210, 290, 650, 4000
|
|
Погрешность измерения1
|
1 % от измеренного значения в °C или 1K 2
|
0,5 % от измеренного значения в °C
|
|
Воспроизводимость1
|
0,5 % от измеренного значения в °C или 0,5 K 2
|
0,1 % от измеренного значения в °C
|
|
NETD 3
|
< 0,1 K 4
|
< 0,1 K 1
|
|
Время отклика (t95)
|
100 мс, по запросу регулировка до 100 с (с завода)
|
10 мс, по запросу регулировка до 100 с (с pавода)
|
|
Коэффициент излучения
|
0,2 – 1,0, регулируемый (заводские настройки: 1,00)
|
0,05 – 1,00, регулируемый (заводские настройки: 1,00)
|
|
Выход
|
4 – 20 мА, линейная температура, макс. нагрузка 500 Ом при 24 В
|
|
Наведение на цель
|
лазерный целеуказатель (по запросу)
|
встроенный лазерный целеуказатель
|
|
Питание
|
24 В пост. тока ± 25 %, остаточная пульсация 500 мВ, лазерный целеуказатель: 7 – 30 В пост. тока, < 200 мВт
|
|
Энергопотребление
|
макс. 0,6 Вт (без целеуказателя)
|
|
Рабочая температура
|
0 – 70 °C
|
|
Температура хранения
|
от -20 °C до 70 °C
|
|
Масса
|
около 450 г
|
|
Размеры
|
Резьба М40 х 1,5, длина 125 мм
|
|
Корпус
|
Нержавеющая сталь с штепсельным разъемом
|
|
Класс защиты
|
IP 65 (согласно DIN EN 60529 и DIN 40050)
|
|
Символ СЕ
|
согласно нормативам ЕС
|
|
Объем поставки
|
PYROSPOT DT 42L/DT 42G/DS 42 N/DG 42 N, руководство, контрольный лист, две монтажных винтовых гайки, соединительный кабель 5 м, 5 выводов. Имеются кабели другой длины.
|
Электрические, механические и оптические принадлежности1
- Соединительный кабель (длина 2, 5, 10, 15, 20, 25 или 30 м)
- Блок питания PSU 15 (24 В пост. тока, 0,6 А)
- Цифровой экран DD 200/210 (для установочной рамы, со светодиодным экраном)
- Монтажный уголок (неподвижный или регулируемый)
- Шаровой монтаж
- Блок воздушной продувки (нержавеющая сталь, очищающий воздух 0,1 – 0,5 бар, без масла)
- Смотровая трубка (для блока воздушной продувки, 100 мм, 300 мм)
- Охлаждающая рубашка (нержавеющая сталь со встроенным блоком воздушной продувки и монтажным уголком)
- Вакуумный фланец (KF 16 с окошком ZnSe)
- Зеркало (90°, включая воздушную продувку)
- Задвижка
- Окошки (защитное окошко или задвижка, вакуумный фланец и охлаждающая рубашка, кварцевое стекло, фторид кальция, селенид цинка, сапфировое стекло, сульфид цинка)
- Усилитель коэффициента излучения
- Лазерный целеуказатель (коллектор с резьбой)
1 Дополнительные принадлежности по запросу (не входят в комплект поставки).
*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
Просьба уточнять стоимость и комплектацию оборудования у наших специалистов.
