Ультразвуковой расходомер жидкости Portaflow 330

Производитель расходомеров жидкости: Micronics Ltd., Великобритания.

Расходомер жидкости ультразвуковой Portaflow 330 внесен в Государственный Реестр Средств Измерений РФ.

Расходомер ультразвуковой с накладными датчиками Portaflow 330 может входить в комплект приборов, необходимых для вступления в СРО, проведения энергоаудита и профессиональных инструментальных энергетических обследований.

Ультразвуковой расходомер Portaflow 330 вносит новый уровень простоты в неразрушающие измерения потока жидкости. Накладной ультразвуковой расходомер предлагает пользователю быстрые и точные измерения расхода жидкости снаружи трубы.

Расходомер жидкости Portaflow 330 обладает следующими особенностями:

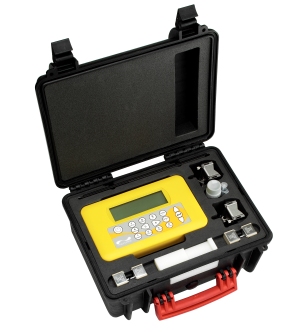

В стандартный комплект поставки ультразвукового расходомера Portaflow 330 входят: кейс, электронный блок, датчики (комплект датчиков А и В), соединительные кабели, кабель аналогового выхода, кабель RS 232/USB, ультразвуковая смазка, адаптер 220 В, инструкция пользователя.

Дополнительно ультразвуковой расходомер Portaflow 330 комплектуется: Датчик «D» для измерения расхода жидкости в трубах диаметром до 5000 мм, Тmax до +80°С.

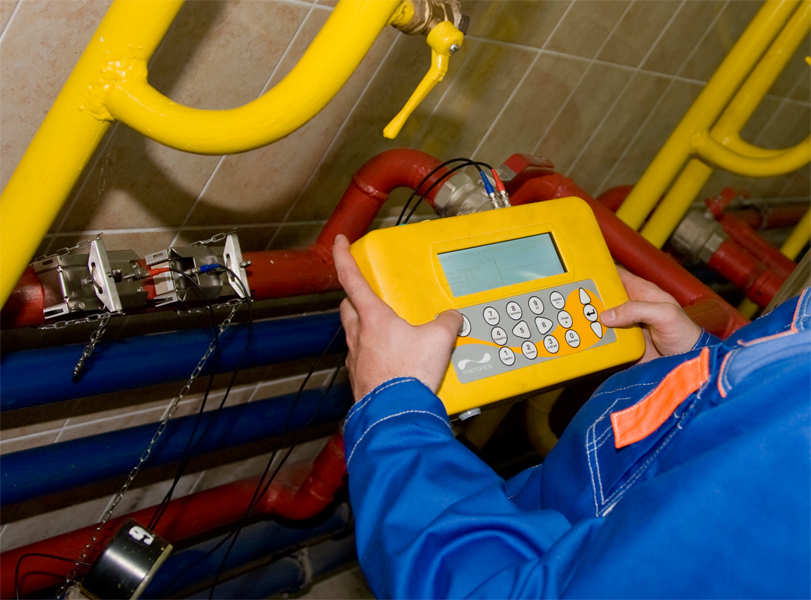

Portaflow 330 – это ультразвуковой расходомер времяпролетного типа, предназначенный для работы с накладными датчиками, обеспечивающими точное измерение параметров движения жидкости в замкнутой трубе. При работе с расходомером Portaflow 330 вводить в поток через трубы какие-либо механические элементы не требуется. Процесс установки занимает всего лишь несколько минут, и перекрывать поток или осушать систему нет никакой необходимости!

Области применения расходомеров жидкости Portaflow 330 :
- проверка систем отопления, вентиляции и кондиционирования
воздуха и энергосистем
- проверка счетчиков
- контроль насосов
- испытания паровых котлов
- обнаружение утечек
- измерение расхода воды высшей степени очистки
- учет тяжелой топливной нефти
- замер конденсата
- системы балансировки
- испытания противопожарных систем
- испытания гидросистем.

Отрасли промышленности
- водное хозяйство
- коммунальные услуги
- управление энергопотреблением
- производство электроэнергии
- химическая промышленность
- фармацевтическая промышленность
- нефтехимическая промышленность
- пищевая промышленность.

Ультразвуковой расходомер Portaflow 330 рекомендован для:
- питьевой воды
- речной воды
- охлаждающей воды
- деминерализованной воды
- водных/гликолевых растворов- гидравлического масла
- дизельного топлива и топливной нефти
- химикалий
- нефтепродуктов.

Portaflow 330 - самая универсальная модель расходомера жидкости из всей линейки расходомеров Portaflow. Расходомер Portaflow 330 пришел на смену легендарному расходомеру Portaflow 300. Дизайн и технические характеристики Portalow стали отвечать самым современным тенденциям. При этом от старой конфигурации он унаследовал простоту установки и интуитивное меню (уже на русском языке!!!), что не мало важно при использовании данного расходомера в самых экстремальных условиях. Портативное исполнение, использование накладных датчиков широкого диапазона (13...2000мм, опциально возможны измерения до 5000мм), мощный аккумулятор и большой объем памяти делают ультразвуковой расходомер Portaflow 330 одним из основных составляющих приборного парка современного энергоаудитора для контроля и наладки систем тепло- и водоснабжения.

Технические характеристики ультразвукового расходомера Portaflow 330

ОБЩИЕ ДАННЫЕ
Диапазон скоростей потока:	Минимальная скорость 0,1 м/с; макс. скорость 20 м/с: в обоих направлениях.
Точность:	От ±0,5% до ±2% от показания для расхода >0,2 м/с и внутр.диаметра трубы >75 мм. ±3% от показания для расхода >0,2 м/с и внутреннего диаметра трубы 13-75 мм ±6% от показания для расхода < 0,2 м/с.
Время отклика:	<500 мс в зависимости от диаметра трубы.
Выбираемые единицы измерения расхода:	СКОРОСТЬ: m/sec (м/с), ft/sec (фут/с). ОБЪЕМНЫЙ РАСХОД: l/s (л/с), l/min (л/мин), l/h (л/час), gal/min (галлон/мин), gal/h (галлон/час), USgals/min (галлон США/мин), USgals/h (галлон США/час), Barrel/h (баррель/час), Barrel/day (баррель/день), m³/s (куб.м/с), m³/min (куб.м/мин), m³/h (куб.м/час)
Суммарный объем:	12-разрядная индикация в прямом и обратном направлении.
ДОПУСТИМЫЕ ТИПЫ ЖИДКОСТЕЙ
Состояние жидкости:	Чистые жидкости или масла с менее чем 3% объемным содержанием частиц. Измеряемые жидкости: речная вода, морская вода, питьевая вода, деминерализованная вода, водно-гликолевые смеси, рабочая жидкость для гидравлических систем и дизельное топливо.
ДОПУСТИМЫЕ ТИПЫ ТРУБЫ
Материал трубы:	Любые звукопроводящие материалы, такие как углеродистая сталь, нержавеющая сталь, медь, UPVC, PVDF, бетон, оцинкованная сталь, мягкая сталь, стекло, латунь. Включая трубы с покрытием из эпоксидной смолы, резины, стали, пластмассы.
Размер трубы:	13-2000 мм Опциально до 5000мм (датчик D)
Толщина стенки трубы	1-75 мм.
Диапазон температур стенки трубы:	Температура работы датчиков А и В (холодная версия): -20°C... +135°C Температура работы датчиков А и В (горячая версия HT): -20°C... +200°C Температура работы датчика D: -20°C... +80°C
НАКОПИТЕЛЬ ДАННЫХ
Кол-во записей данных:	98000
Отметка времени	да
Число точек замера:	20 точек
Программируемый интервал регистрации:	от 5сек

ЯЗЫКИ
Стандартные поддерживаемые языки:	Английский, французский, немецкий, итальянский, испанский язык, португальский, русский, норвежский, голландский.
ВЫХОДЫ
Интерфейс USB:	Поддержка стандарта USB 2.0 для обеспечения полноскоростного (12 Мбит/с) режима, предоставляется программный USB драйвер
Принтер/Терминал:	Последовательный интерфейс RS232-C с квитированием при установлении соединения
Аналоговый выход:	4–20 мА, 0–20 мА, 0–16 мА.
Импульсный ТТЛ-выход: Частота повторения импульсов: Ширина импульса: Макс.ток:	Допустимое кол-во: один оптоизолированный цифровой выход с открытым коллектором. До 500 импульсов в секунду (в зависимости от ширины импульса). 500 мс для 1 импульса в сек.; 5 мс для 100 импульсов/сек. 150 мА.
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Аккумуляторная батарея:
Технология:	NiMH с 5 ячейками.
Емкость:	3,8 А-час.
Время работы:	Типично 20 часов непрерывной работы с отключенными подсветкой и аналоговым выходом.
Время зарядки:	6,5 часов.
Срок службы:	> 500 циклов зарядки/разрядки.
МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Футляр для переноски:
Номинальная характеристика:	Все компоненты содержатся в износостойком футляре для переноски из материала IP67 с защитными пенопластовыми вкладышами

ТРЕБОВАНИЯ К ОКРУЖАЮЩЕЙ СРЕДЕ
Рабочая температура:	-20°C...+50°C.
Температура хранения:	-25°C...+65°C
Рабочая влажность:	Макс. 90% при +50°C.

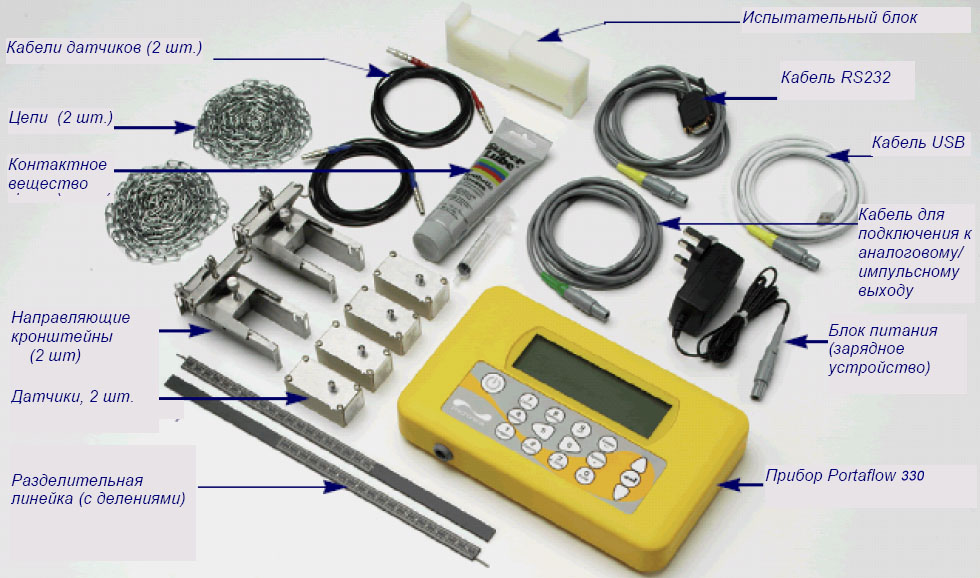

Комплектация расходомера Portaflow 330

Правила установки датчиков расходомера Portaflow 330

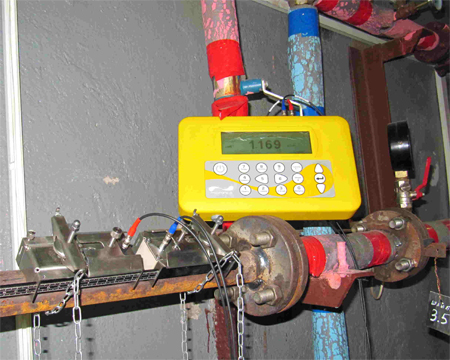

Правило №1. Во многих применениях равномерный профиль скоростей потока навсе 360° недостижим, например, из-за присутствия воздушной турбулентности выше по потоку и возможного наличия осадков на дне трубы. Опыт показал, что наиболее единообразно точные результаты измерений достигаются, когда направляющие приспособления датчиков расходомера Portaflow 330 крепятся под углом 45° к верхней стороне трубы.(см. рисунок)

Правило №2. Предположительно, расходомер Portaflow 330 требует равномерного профиля скоростей потока, поскольку искаженный поток дает непредсказуемые ошибки измерения. Искажения профиля скоростей потока могут возникать из-за мешающих предметов, расположенных выше по потоку, таких как изгибы, Т-образные сочленения,клапаны, насосы и другие подобные препятствия. Чтобы получить равномерный профиль скоростей, датчики Portaflow 330 должны быть установлены достаточно далеко от любого предмета-источника искажений так, чтобы тот не оказывал на них влияния. (см. рисунок)
