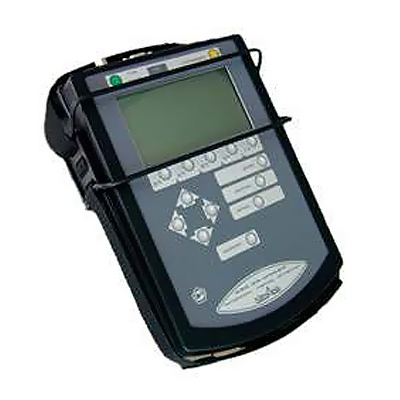

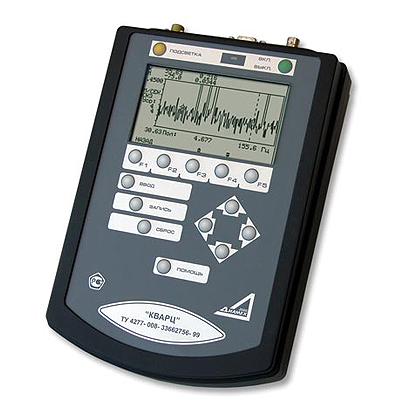

Виброметр КВАРЦ (ТОПАЗ-В)
Цена: По запросу с НДС

Производитель: Россия

Гарантия: 12 месяцев.

Сертификаты: Сертификат Госстандарта РФ. Виброанализатор Кварц (Топаз В) зарегистрирован в Государственном Реестре средств измерений № 18675-99.

Виброметр КВАРЦ (ТОПАЗ-В)- прибор для измерения параметров вибрации

Виброанализатор КВАРЦ (ТОПАЗ-В)-обладает максимальным набором функций и возможностей, реализованных в современной виброизмерительной аппаратуре. Использование измерителя вибрации совместно с программным обеспечением ДИАМАНТ-2 позволяет решать практически все задачи вибрационной диагностики.

Прибор Кварц может использоваться и как автономный анализатор вибрации, при этом все измерения и данные анализа записываются в энергонезависимую память прибора, и как составная часть системы мониторинга состояния оборудования, задействовав всю мощь программного обеспечения ДИАМАНТ-2.

Использование в комплекте с анализатором вибрации КВАРЦ расширительного блока на 8 каналов, обеспечивает возможность получения синхронных временных или частотных характеристик разгонов и выбегов агрегатов, а также каскадов спектров одновременно по 8-ми каналам, а с использованием 4, 16 и 64 канальных мультиплексоров количество измерительных каналов может быть увеличено до 64.

Для диагностики подшипников качения и зубчатых передач в виброанализаторе КВАРЦ реализуются такие специальные функции, как спектр огибающей, эксцесс и пик-фактор.

Для измерения и анализа вибрации (вибродиагностики) низкооборотных машин, например гидроагрегатов ГЭС (гидрогенераторов), анализатор вибрации КВАРЦ может поставляться в низкочастотном исполнении (нижний предел частоты 0,3 Гц) в комплекте с низкочастотными датчиками вибрации РА-057.

Измерение фазы первой оборотной частоты дает возможность пользователям виброанализатора КВАРЦ осуществлять балансировку ротора в собственных подшипниках. При этом балансировочная программа позволяет использовать до 16 точек измерения в 16 плоскостях коррекции.

С целью обеспечения возможности работы во взрывоопасных помещениях выпускается специальная взрывозащищенная версия прибора ТОПАЗ-В с уровнем взрывозащиты "Повышенная надежность".

 Отличительные особенности анализатора вибрации КВАРЦ (ТОПАЗ-В)

·         Высокая степень универсальности

·         Хорошая адаптация к решению проблем диагностики сложных многовальных систем

·         Высокая точность измерений в широком температурном диапазоне -20...+60 °С

·         Низкотемпературный дисплей с высоким разрешением и подсветкой,

·         Возможность синхронного измерения вибрационных параметров по 8 каналам

·         Обновление программного обеспечения через Internet

·         Программируемое переключение канала ввода данных - основной, мультиплексор или 8-канальный блок

·         Система контекстно-зависимых сообщений ПОМОЩИ

·         Двусторонняя связь с системой ДИАМАНТ-2

·         Самообучающий интерфейс пользователя

·         Прочный цельнофрезерованный корпус, обеспечивающий герметичность прибора

·         Мембранная клавиатура с тактильным эффектом

·         Возможность прямого копирования дисплея и текстовых протоколов на принтер

·         Неограниченное время хранения данных

·         Два процессора - управляющий, сигнальный

·         Легкозаменяемые аккумуляторы стандартного размера АА с повышенной емкостью

·         Функция энергосбережения

·         Индикация уровня остаточного заряда аккумуляторов

·         Взрывозащищенная версия ТОПАЗ-В

Основные технические характеристики виброметра КВАРЦ (ТОПАЗ-В)

Количество измерительных

каналов

1, (до 8 синхронных с блоком расширения, 4, 16 или 64 параллельных с мультиплексором)

Частотный диапазон

0,3...40000 Гц (зависит от типа датчика)

АЦП

  12 бит

Интегрирование

  Одинарное и двойное

Калибровка

  Программируемая

Входы

Основной: подключение штатного акселерометра, подключение произвольного датчика

Отметчик: подключение лазерного отметчика КР-020 л, электромагнитного отметчика КЕ-010

Погрешность измерений:

  < 5%

Функции обработки

Общий уровень, пик-фактор, эксцесс (состояние подшипников качения); амплитуда/фаза, спектр, форма сигналов, характеристики разгона/выбега, каскады спектров, спектры ударного возбуждения, спектры огибающих сигнала, дамп временного сигнала

Усреднения:

Без усреднений, линейные, пиковые, экспоненциальные

Количество линий спектра:

  100, 200, 400, 800, 1600

Режимы запуска:

Свободный, от отметчика, от сигнала

Реальный ZOOM:

Расширение частотного диапазона от 2 до 10 раз

Взвешивание:

  Прямоугольное, Ханнинга

Длина выборки сигналов:

  256, 512, 1024, 2048, 4096

Длина выборки дампов сигналов:

  4096, 8192, 16384, 32768, 65536

Измеряемые величины при разгоне/выбеге:

  Общий уровень, пик-фактор, эксцесс,

  амплитуда/фаза, каскады спектров

Максимальное количество точек разгона/выбега:

  512

Общий объем памяти /

Область данных памяти:

  4 Мбт / 3 Мбт

Дисплей:

Низкотемпературный ЖКИ с подсветкой 240х128 программная настройка контрастности

Скорость обмена с ПК:

Программируемая: 9600...115200 бод.

Питание:

Аккумуляторы тип АА 1,2. А·ч, сетевой блок питания

Длительность работы от аккумуляторов:

5 часов в режиме непрерывных измерений без подсветки дисплея, более 8 часов в обычном режиме

Размеры:

  255х175х75 мм

Масса прибора / комплекта:

  2500 г / 7820 г

Стандартная комплектация измерителя вибрации КВАРЦ (ТОПАЗ-В)

·         Датчик вибрации РА-023

·         Установочный магнит для датчика

·         Щуп для датчика

·         Лазерный отметчик КР-020-Л с магнитной стойкой в комплекте с метками светоотражающими (100 шт.)

·         Электромагнитный отметчик КЕ-010

·         Переходник TNC-ОНЦ

·         Импульсный молоток

·         Комплект кабелей (к датчику вибрации - 1,5 м  и 6 м, к лазерному отметчику - 6 м)

·         Комплект запасных аккумуляторов

·         Зарядное устройство, блок сетевого питания

·         Сумка для транспортировки

·         Руководство по эксплуатации

*Технические характеристики и комплект поставки виброметра  могут быть изменены производителем без предварительного уведомления.

Просьба уточнять стоимость и комплектацию оборудования у наших специалистов.

Доставка виброметров осуществляется во все регионы России транспортными компаниями.
